Fitur Produk
Kekuatan tinggi dipadukan dengan ketangguhan luar biasa (keunggulan inti)
Keunggulan inti API 5L X70 terletak pada keseimbangan luar biasa antara kekuatan tinggi dan ketangguhan unggul. Berkat desain paduan mikro-yang sangat rendah karbon (kandungan karbon biasanya kurang dari atau sama dengan 0,08-0,10%) dan proses penggulungan dan pendinginan yang dikontrol TMCP, X70 mempertahankan kekuatan luluh minimum sebesar 485 MPa dan kekuatan tarik minimum sebesar 565 MPa sambil tetap menawarkan ketangguhan impak suhu rendah yang sangat baik (energi impak -30 derajat Lebih besar dari atau sama dengan 50 J). Kekuatan luluhnya kira-kira 1,67 kali lipat dari X42 (290 MPa), sehingga cocok untuk aplikasi transmisi tekanan tinggi dengan tekanan lebih tinggi dan ketebalan dinding lebih besar.
|
Indikator kinerja |
Persyaratan PSL1 |
Persyaratan PSL2 |
|
Kekuatan Hasil Minimum (MPa) |
485 |
485 |
|
Kekuatan Hasil Maksimum (MPa) |
- |
605 |
|
Kekuatan Tarik Minimum (MPa) |
565 |
565 |
|
Kekuatan Tarik Maksimum (MPa) |
- |
760 |
|
Rasio hasil |
- |
Biasanya Kurang dari atau sama dengan 0,93 |
|
Pemanjangan |
Lebih besar dari atau sama dengan 19-21% |
Lebih besar dari atau sama dengan 19-21% |
Catatan: PSL2 memberlakukan batasan pada kekuatan leleh maksimum dan kekuatan tarik maksimum (dengan batas atas masing-masing 605 MPa dan 760 MPa), memastikan material memiliki kemampuan deformasi plastis yang memadai dan margin keamanan yang lebih tinggi untuk menghindari risiko kegagalan rapuh yang disebabkan oleh rasio hasil-terhadap-tarik yang terlalu tinggi.
Kinerja pengelasan yang sangat baik (persyaratan inti untuk baja pipa)
Desain API 5L X70 yang sangat-rendah karbon memastikan kinerja pengelasan yang sangat baik, yang merupakan persyaratan inti untuk-konstruksi baja pipa skala besar. Kelas PSL2 memerlukan setara karbon (CEIIW) Kurang dari atau sama dengan 0,43 dan Pcm Kurang dari atau sama dengan 0,25, memastikan ketangguhan dan ketahanan yang baik terhadap retak dingin di zona yang terkena panas dalam kondisi pengelasan di lapangan.
Poin Pengelasan Utama:
• Nilai CE rendah:
Secara efektif mengurangi kecenderungan zona-yang terpengaruh panas pengelasan menjadi mengeras dan menurunkan risiko retakan dingin
• Konten elemen-berbahaya-rendah:
Kandungan P dan S dikontrol secara ketat (S Kurang dari atau sama dengan 0,010%) untuk menjamin kemurnian logam las dan logam dasar.
• Cocok untuk berbagai metode pengelasan:
pengelasan butt pada pipa baja seamless, pengelasan busur terendam pada pipa las spiral/jahitan lurus, dll., dengan kinerja pengelasan cincin lapangan yang baik
Untuk grade PSL1, batas atas kandungan karbon relatif lebar (Kurang dari atau sama dengan 0,24%), dan disarankan untuk melakukan pemanasan awal pada 100-150 derajat selama pengelasan; untuk grade PSL2, persyaratan kandungan karbon lebih ketat (Kurang dari atau sama dengan 0,08-0,10%), menghasilkan kemampuan las yang lebih baik dan biasanya tidak memerlukan pemanasan awal khusus atau hanya memerlukan suhu pemanasan awal yang lebih rendah.
Ketangguhan-suhu rendah yang luar biasa dan ketahanan terhadap patah getas
Kelas API 5L X70 PSL2 memerlukan pengujian dampak takik Charpy V-untuk memastikan ketahanan material terhadap patah getas dalam kondisi layanan suhu rendah. Struktur mikro berbutir halus yang diperoleh melalui proses TMCP (dengan ukuran butiran biasanya lebih besar dari atau sama dengan 10) secara signifikan meningkatkan ketangguhan material pada suhu rendah, memungkinkan baja pipa saluran X70 diterapkan dengan andal di wilayah dingin dan lingkungan dengan variasi suhu musiman yang besar.
Indeks ketangguhan dampak tipikal (PSL2):
• Suhu pengujian: Biasanya -30 derajat atau lebih rendah (sesuai kebutuhan pengguna)
• Energi dampak minimum: Lebih besar atau sama dengan 50 J (nilai rata-rata) / Lebih besar dari atau sama dengan 35 J (nilai tunggal)
Ketahanan korosi yang baik dan kemampuan beradaptasi lingkungan
API 5L X70 menunjukkan ketahanan yang baik terhadap korosi seragam di atmosfer normal, air tawar, tanah, serta media minyak dan gas. Untuk lingkungan layanan asam (mengandung H₂S), API 5L PSL2 Lampiran J memberikan persyaratan tambahan untuk pipa tahan asam (X70MS / L485MS), termasuk kandungan sulfur yang lebih rendah ( Kurang dari atau sama dengan 0,002%), kontrol kekerasan ( Kurang dari atau sama dengan 250 HV), dan verifikasi ketat terhadap kinerja ketahanan HIC/SSC.
Untuk lingkungan laut, Lampiran H dan Lampiran J dari PSL2 memberikan persyaratan tambahan material terkait yang berlaku untuk pipa struktural anjungan lepas pantai dan pipa bawah laut.
Kinerja pembengkokan dan pemrosesan dingin yang baik
API 5L X70 memiliki kandungan karbon yang lebih rendah dan rasio hasil-terhadap-tarik yang moderat (biasanya kurang dari atau sama dengan 0,93 untuk PSL2), sehingga memberikan sifat mampu bentuk dalam tekukan dingin yang baik. Cocok untuk produksi pipa bengkok-dingin dan dapat digunakan untuk memproduksi siku bengkok panas melalui proses pembengkokan panas. Ia juga menunjukkan sifat geser, blanking, dan roll forming yang baik dalam kondisi koil dan pelat. Karakteristik pengerasan kerjanya membantu meningkatkan kekuatan setelah pembengkokan dingin.
Spesifikasi Teknis
Komposisi Kimia (Spesifikasi API 5L / ISO 3183)
|
Elemen |
Tabung Mulus PSL1 |
Pipa Las PSL1 |
PSL2 |
Catatan |
|
C |
Kurang dari atau sama dengan 0,24% |
Kurang dari atau sama dengan 0,24% |
Kurang dari atau sama dengan 0,08-0,10% |
Desain-rendah karbon untuk memastikan kemampuan las dan-ketangguhan suhu rendah |
|
M N |
Kurang dari atau sama dengan 1,40% |
Kurang dari atau sama dengan 1,40% |
Kurang dari atau sama dengan 1,70% |
Penguatan solusi padat, meningkatkan kekuatan |
|
P |
Kurang dari atau sama dengan 0,030% |
Kurang dari atau sama dengan 0,030% |
Kurang dari atau sama dengan 0,025% |
Elemen berbahaya, dikontrol dengan ketat |
|
S |
Kurang dari atau sama dengan 0,030% |
Kurang dari atau sama dengan 0,030% |
Kurang dari atau sama dengan 0,010% |
Elemen berbahaya, dikontrol secara ketat untuk memastikan-ketangguhan suhu rendah |
|
Ya |
Kurang dari atau sama dengan 0,45% |
Kurang dari atau sama dengan 0,45% |
Kurang dari atau sama dengan 0,50% |
Deoxidizer, meningkatkan kekuatan |
|
V |
Kurang dari atau sama dengan 0,05% |
Kurang dari atau sama dengan 0,05% |
Kurang dari atau sama dengan 0,10% |
Elemen paduan mikro, penguatan presipitasi |
|
Catatan |
Kurang dari atau sama dengan 0,05% |
Kurang dari atau sama dengan 0,05% |
Kurang dari atau sama dengan 0,06-0,08% |
Elemen paduan mikro, penggulungan terkontrol untuk menghasilkan butiran halus |
|
Ti |
Kurang dari atau sama dengan 0,04% |
Kurang dari atau sama dengan 0,04% |
Kurang dari atau sama dengan 0,02-0,04% |
Elemen paduan mikro, penguatan presipitasi |
|
Kr |
- |
- |
Kurang dari atau sama dengan 0,50% |
Meningkatkan pengerasan dan ketahanan terhadap korosi |
|
Mo |
- |
- |
Kurang dari atau sama dengan 0,20% |
Meningkatkan pengerasan dan stabilitas temper |
|
Tidak |
- |
- |
Kurang dari atau sama dengan 0,30% |
Meningkatkan-ketangguhan suhu rendah |
|
Cu |
- |
- |
Kurang dari atau sama dengan 0,20% |
Meningkatkan ketahanan korosi atmosfer |
|
CEIIW |
- |
- |
Kurang dari atau sama dengan 0,43% |
Setara karbon, mengendalikan kemampuan las |
|
PCm |
- |
- |
Kurang dari atau sama dengan 0,25% |
Indeks Sensitivitas Retak |
|
Fe |
Jumlah yang tersisa (≈ 97%) |
Jumlah yang tersisa (≈ 97%) |
Jumlah yang tersisa (≈ 97%) |
Elemen matriks |
Sifat Fisik
|
Milik |
Nilai/Rentang |
Kondisi Tes |
|
Kepadatan |
≈ 7,85 gram/cm³ |
Suhu Kamar (20 derajat) |
|
Titik lebur |
≈ 1420-1460 derajat |
--- |
|
Modulus elastis |
≈ 207 IPK |
Suhu Kamar |
|
Konduktivitas Termal |
≈ 50 W/(m·K) |
Suhu Kamar |
|
Koefisien Ekspansi Termal (20-100 derajat) |
≈ 11.5 × 10⁻⁶ /K |
--- |
|
rasio Poisson |
≈ 0.28 |
Suhu Kamar |
Sifat Mekanik (Nilai Khas)
|
Pertunjukan |
PSL1 |
PSL2 |
Standar implementasi |
|
Kekuatan Hasil Minimum |
485 MPa |
485 MPa |
Spesifikasi API 5L / ISO 3183 |
|
Kekuatan Hasil Maksimal |
- |
605 MPa |
Spesifikasi API 5L / ISO 3183 |
|
Kekuatan Tarik Minimum |
565 MPa |
565 MPa |
Spesifikasi API 5L / ISO 3183 |
|
Kekuatan Tarik Maksimum |
- |
760MPa |
Spesifikasi API 5L / ISO 3183 |
|
Pemanjangan |
Lebih besar dari atau sama dengan 20% |
Lebih besar dari atau sama dengan 20% |
Spesifikasi API 5L |
Catatan: 'X70' pada API 5L X70 menunjukkan kekuatan leleh minimum sebesar 70.000 psi (kira-kira 485 MPa), dengan angka tersebut mewakili satuan kilopon per inci persegi (ksi). Kekuatan luluh aktual material pipa biasanya berkisar antara 500 hingga 565 MPa, dan kekuatan tarik berkisar antara 580 hingga 650 MPa.
Media yang Berlaku
1. Gas alam, minyak mentah, dan minyak sulingan:-jalur transmisi utama jarak jauh-bertekanan tinggi
2. Air dan lumpur:-jalur pipa air jarak jauh, transportasi lumpur
3. Media kimia:-pipa cairan bertekanan tinggi di pabrik kimia
4. Gas perkotaan:-jaringan distribusi gas perkotaan bertekanan tinggi
5. Pipa struktural: Struktur bangunan, jaket platform lepas pantai (lingkungan non-korosif)
6. Lingkungan korosif umum: Tanah konvensional, atmosfer, air tawar
Catatan: API 5L X70 tidak cocok untuk media-suhu tinggi,-tekanan tinggi, dan asam kuat (seperti asam klorida pekat panas dan asam fluorida). Dalam lingkungan minyak dan gas asam yang mengandung H₂S, material kelas khusus yang ditentukan dalam Lampiran J API 5L PSL2 (pipa tahan asam X70MS / L485MS) harus dipilih, dengan kontrol tambahan terhadap kandungan sulfur (Kurang dari atau sama dengan 0,002%), kekerasan (Kurang dari atau sama dengan 250 HV), dan kinerja ketahanan HIC.
Bentuk Produk dan Proses Pembuatannya
Pipa baja mulus (Seamless)
Proses: Hot Rolling Piercing + Extension Rolling
Kisaran Diameter: 21.3 - 1067 mm (1/2" - 42")
Kisaran ketebalan dinding: 2 - 150 mm
Fitur: Kapasitas bantalan-tekanan tinggi yang mulus, cocok untuk-jalur utama minyak dan gas bertekanan tinggi
Aplikasi umum:{0}}transportasi fluida bertekanan tinggi, pengumpulan kepala sumur minyak dan gas, serta jaringan pipa transmisi
Jahitan Lurus Tinggi-Pipa Las Resistensi Frekuensi (ERW)
Proses: Gulungan-panas → Pembentukan pembengkokan dingin → Pengelasan resistansi frekuensi tinggi
Kisaran Diameter Luar: Biasanya Kurang dari atau sama dengan 610 mm (24")
Kisaran ketebalan dinding: Biasanya Kurang dari atau sama dengan 20 mm
Fitur: Akurasi dimensi tinggi, efisiensi produksi tinggi, dan keunggulan biaya yang signifikan
Aplikasi umum: jalur cabang minyak dan gas bertekanan sedang dan rendah-, jaringan pipa gas perkotaan, dan pipa struktural
Kontrol Masukan Panas Pengelasan: Pengelasan frekuensi tinggi-pada lebih besar dari atau sama dengan 100 kHz (persyaratan PSL2) untuk memastikan kualitas las yang stabil

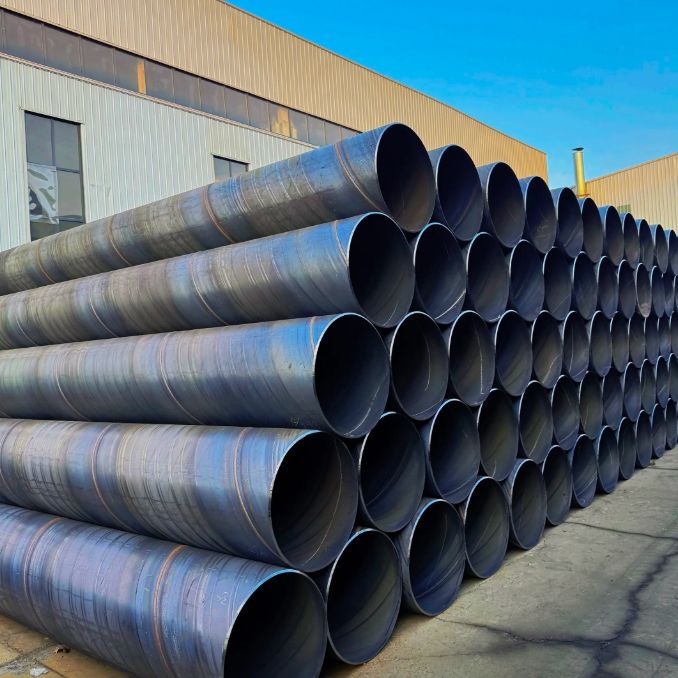

Pipa Las Busur Terendam Spiral (SSAW)
Proses: Gulungan-panas → Pembentukan spiral → Pengelasan busur terendam-dua sisi
Kisaran Diameter Luar: Biasanya 219 - 2500 mm
Kisaran ketebalan dinding: 6 - 25 mm
Fitur: Diameter besar menawarkan keuntungan yang signifikan, memungkinkan strip baja dengan lebar yang sama menghasilkan berbagai diameter. Tegangan las spiral hanya 75-90% dari tegangan jahitan lurus, sehingga memungkinkannya menahan tekanan yang lebih tinggi. Secara teoritis, mereka dapat diproduksi terus menerus dalam jangka waktu yang tidak terbatas.
Aplikasi yang umum:{0}}jaringan pipa transmisi air/gas berdiameter besar, jaket teknik lepas pantai
Pipa Las Busur Terendam Jahitan Lurus (LSAW)
Proses: Pelat Baja → Pembentukan JCOE / Pembentukan UOE → Pengelasan Busur Terendam Dua Sisi-
Kisaran Diameter Luar: 406 - 1620 mm (16" - 64")
Kisaran ketebalan dinding: 6 - 50 mm
Fitur: Las pendek, konsumsi bahan las rendah, berbagai diameter luar dan ketebalan dinding
Aplikasi umum: pipa transmisi-bertekanan tinggi-jarak jauh, pipa bawah laut, jalur utama pengumpulan dan transportasi minyak dan gas
Standar yang Berlaku dan Ketentuan Pengiriman
Standar: Spesifikasi API 5L, ISO 3183, GB/T 9711
Level Spesifikasi Produk: PSL1 (Level Dasar), PSL2 (Level yang Ditingkatkan)
Kondisi Pengiriman: Hot{0}}rolling, Controlled Rolling (TMCP), Normalisasi, Normalisasi Rolling, Perlakuan Panas (Quenching + Tempering), dll.
Pemrosesan Akhir: Ujung Datar, Ujung Miring, Ujung Berulir, Ujung Pas Khusus
Sertifikat: Saat mematuhi persyaratan PSL2, sertifikat kepatuhan (wajib SR15.1) harus disediakan, dan-ketertelusuran proses penuh harus diterapkan (wajib SR15.2).
Rezim Perawatan dan Poin-Poin Penting Pengelasan
Performa akhir API 5L X70 bergantung pada proses penggulungan terkontrol dan pendinginan terkontrol TMCP:
1. Penggulungan Terkendali dan Pendinginan Terkendali (TMCP, digunakan untuk mendapatkan struktur mikro-berbutir halus dan sifat mekanik optimal):
Panaskan hingga 1100-1200 derajat untuk pengerolan kasar, kemudian lakukan pengerolan terkontrol dengan pengurangan besar pada kisaran suhu penyelesaian 850-950 derajat (penggulungan di zona non-rekristalisasi), diikuti dengan pendinginan terkontrol dalam 600-800 derajat . Hal ini menghasilkan struktur mikro ferit + bainit acicular yang seragam dan halus (ukuran butir biasanya lebih besar dari atau sama dengan 10), memastikan kombinasi kekuatan dan ketangguhan yang seimbang. Untuk pipa saluran layanan asam, TMCP adalah rute proses yang dipilih untuk menghindari pengendapan fase berbahaya.
2. Perlakuan Panas Pasca-pengelasan (jika diperlukan):
Jika pelepas tegangan diperlukan setelah pengelasan las cincin pipa, perlakuan panas pasca-pengelasan pada suhu 550-650 derajat selama 1-2 jam dapat dilakukan. Perlakuan panas pasca pengelasan harus memperhatikan pengendalian laju pemanasan dan pendinginan agar tidak mempengaruhi struktur mikro dan sifat bahan dasar.
Pengingat Penting:
Dalam lingkungan transmisi minyak dan gas konvensional tanpa H₂S, perlakuan panas pelepas stres biasanya tidak diperlukan setelah pengelasan.
Untuk jaringan pipa di lingkungan asam (mengandung H₂S), kepatuhan yang ketat terhadap Lampiran J API 5L PSL2 diperlukan untuk mencegah kekerasan berlebihan (Kurang dari atau sama dengan 250 HV) yang disebabkan oleh perlakuan panas pasca-pengelasan yang tidak tepat.
Selama pengelasan, kontrol ketat terhadap masukan panas (direkomendasikan 0,5-2,5 kJ/mm) dan suhu interpass (biasanya kurang dari atau sama dengan 100 derajat ) diperlukan untuk mencegah butiran menjadi kasar di zona yang terkena panas dan kekerasan berlebihan.
API 5L X70 (L485) cocok untuk pipa transmisi jarak jauh-minyak dan gas bertekanan tinggi, pipa laut, dan aplikasi pipa struktural berkekuatan-tinggi. Direkomendasikan untuk digunakan pada area berikut:
Bidang Aplikasi
-
-jalur transmisi utama jarak jauh untuk minyak dan gas alam
● Pipa utama transmisi minyak dan gas-jarak jauh-bertekanan tinggi (proyek nasional seperti Transmisi Gas Barat-ke-Timur)
● Jaringan pipa bawah laut, saluran pipa laut
● Jalur pengumpulan dan transmisi utama untuk ladang gas besar, jaringan pipa gas alam utama -
Jaringan pipa gas bertekanan tinggi-perkotaan
● Jaringan pipa utama transmisi dan distribusi gas bertekanan tinggi-perkotaan
● Saluran pipa utama saluran masuk dan keluar stasiun pengatur tekanan-tekanan tinggi perkotaan -
Teknik Pengangkutan Air dan Irigasi
● Pipa Utama Transmisi Air Bertekanan Tinggi-Jarak Tinggi-
● Saluran Pipa Pendamping untuk-Proyek Konservasi Air Skala Besar -
Teknik Kimia dan Perpipaan Bertekanan Tinggi-Industri
● Saluran pipa-proses bertekanan tinggi di kawasan industri kimia
● Pipa air sirkulasi bertekanan tinggi-pembangkit listrik -
Tabung Struktural (Kekuatan Tinggi)
● Jaket untuk anjungan lepas pantai (-bagian berkekuatan tinggi)
● Pipa untuk pondasi tiang pancang jembatan besar
● Pipa pendukung struktur baja untuk-gedung bertingkat tinggi
● Pipa struktural untuk pondasi tenaga angin lepas pantai
Pengiriman dan Kustomisasi
Kami menawarkan solusi rantai pasokan yang fleksibel dan andal untuk memastikan Anda menerima pipa saluran API 5L X70 yang sangat sesuai dengan kebutuhan proyek Anda.
|
Membentuk |
 Baja Mulus
Pipa |
 Ketahanan Jahitan Lurus
Pipa Las (ERW) |
 Busur Terendam Spiral
Pipa Las (SSAW) |
 Jahitan Lurus Terendam
Pipa Las Busur (LSAW) |
|---|---|---|---|---|
|
Kisaran Konvensional |
Diameter Luar: 21.3 - 1067 mm; Ketebalan Dinding: 2 - 150 mm |
Diameter Luar: 21.3 - 610 mm; Ketebalan Dinding: 2 - 20 mm |
Diameter Luar: 219 - 2500 mm; Ketebalan Dinding: 6 - 25 mm |
Diameter Luar: 406 - 1620 mm; Ketebalan Dinding: 6 - 50 mm |
|
Kemampuan Kustomisasi |
Pipa-tanpa sambungan canai panas, pemotongan-panjang tetap, pemesinan bevel, ulir ujung pipa, kondisi perlakuan panas khusus |
Pipa las jahitan lurus-frekuensi tinggi, pemotongan panjang-tetap, pemrosesan bevel, perawatan galvanisasi/pelapisan plastik |
Pipa las spiral-berdiameter besar, pemotongan-panjang tetap, pemrosesan bevel, lapisan anti-korosi (FBE/3PE) |
Pembentukan JCOE/UOE, pemotongan panjang, pemesinan bevel, perlakuan ujung pipa khusus |
Mengapa Memilih Kami? - Teknologi Rekayasa yang Andal. Pengiriman yang Dapat Diandalkan.
Kami bukan hanya pemasok, tetapi mitra material tepercaya untuk Anda di Tiongkok.

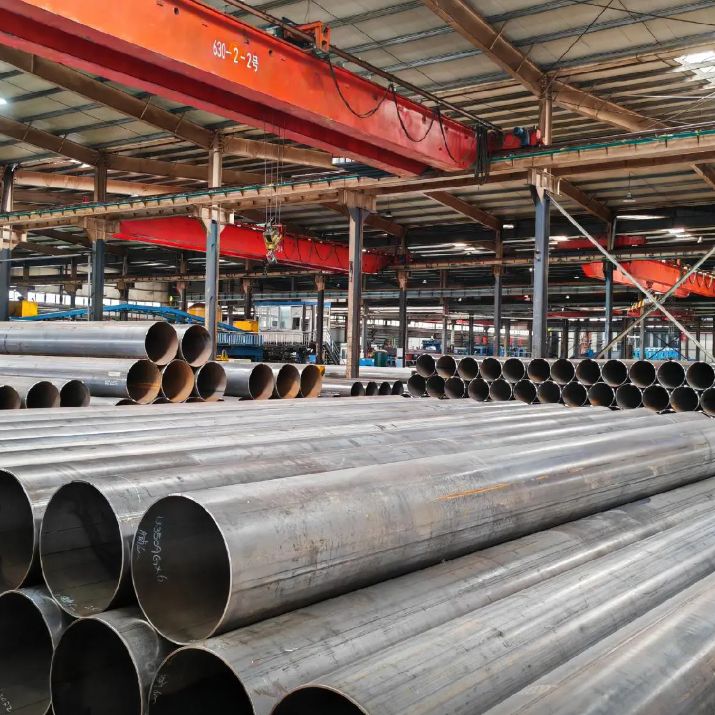

Produksi Terintegrasi Secara Vertikal
Memiliki fasilitas seluas 20.000㎡ dengan 10+ jalur otomatis (8,000+ ton/tahun). Peralatan-sendiri & pusat cetakan memungkinkan penyesuaian yang cepat dan pengendalian biaya yang efektif - tanpa markup perantara.

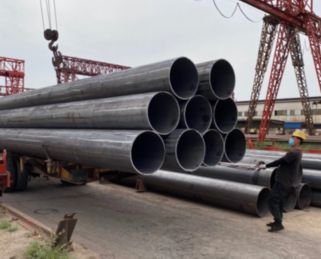

Kontrol Kualitas Yang Ketat di Setiap Tahap
Ketertelusuran penuh di seluruh pos pemeriksaan QC utama di seluruh produksi. 100% mematuhi standar ASTM/ASME, EN, dan GB. Laporan pengujian material tersedia pada setiap pengiriman.

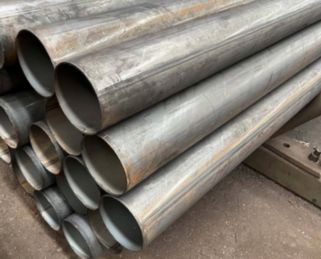

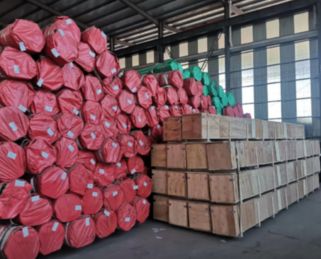

Pengiriman & Pengemasan Ekspor yang Andal
10+ tahun mengekspor ke Eropa, Amerika Utara, Asia Tenggara & Timur Tengah dengan perlindungan tahan air dan-karat, dipadukan dengan opsi pengiriman yang fleksibel memastikan kedatangan yang aman dan-tepat waktu.

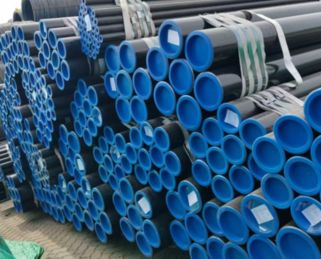

Validasi Sampel Sebelum Produksi Massal
Kami menyediakan sampel gratis untuk verifikasi kualitas, memungkinkan Anda melakukan pemesanan massal hanya setelah mendapat persetujuan. Kami memastikan konsistensi dari sampel hingga produksi massal dengan pengukuran dimensi yang akurat dan manufaktur yang transparan.
Pertanyaan Umum
T: Apa keunggulan utama API 5L X70?
T: Apa perbedaan antara API 5L X70 PSL1 dan PSL2? Bagaimana cara memilih di antara keduanya?
T: Apa perbedaan antara API 5L X42, X52, X60, X65, dan X70? Bagaimana cara memilih di antara mereka?
T: Berapa suhu pengoperasian maksimum untuk API 5L X70?
T: Bagaimana kinerja pengelasan API 5L X70?
T: Berapa ketahanan korosi API 5L X70?
T: Dapatkah API 5L X70 menggantikan ASTM A53 atau X52/X60?
