Fitur Produk
Performa keseluruhan yang baik dan efektivitas-biaya tinggi (keunggulan inti)
Keunggulan inti API 5L Gr.B terletak pada kinerja keseluruhannya yang luar biasa dan efektivitas biaya-yang tinggi. Berkat desainnya yang rendah-karbon (kandungan karbon Kurang dari atau sama dengan 0,26%) dan kandungan paduan sedang, Gr.B menawarkan biaya produksi yang lebih rendah sekaligus memastikan kekuatan luluh minimum 245 MPa dan kekuatan tarik minimum 415 MPa. Hal ini menjadikannya pilihan bahan dasar yang paling ekonomis untuk teknik perpipaan.
|
Indikator kinerja |
Persyaratan PSL1 |
Persyaratan PSL2 |
|
Kekuatan Hasil Minimum (MPa) |
245 |
245 |
|
Kekuatan Hasil Maksimum (MPa) |
- |
450 |
|
Kekuatan Tarik Minimum (MPa) |
415 |
415 |
|
Kekuatan Tarik Maksimum (MPa) |
- |
655 |
|
Rasio hasil |
- |
Biasanya Kurang dari atau sama dengan 0,93 |
|
Pemanjangan |
Lebih besar dari atau sama dengan 30% |
Lebih besar dari atau sama dengan 30% |
Catatan: PSL2 memberlakukan batasan pada kekuatan luluh maksimum dan kekuatan tarik maksimum (dengan batas atas masing-masing 450 MPa dan 655 MPa), memastikan material memiliki kemampuan deformasi plastis yang memadai dan margin keamanan yang lebih tinggi.
Kinerja pengelasan yang sangat baik (persyaratan inti untuk baja pipa)
Desain setara rendah karbon dari API 5L Gr.B memastikan kinerja pengelasan yang sangat baik, yang merupakan persyaratan inti untuk-konstruksi baja pipa skala besar. Kelas PSL2 memerlukan setara karbon (CEIIW) Kurang dari atau sama dengan 0,43 dan Pcm Kurang dari atau sama dengan 0,25, memastikan ketangguhan dan ketahanan yang baik terhadap retak dingin di zona-yang terpengaruh panas dalam kondisi pengelasan lapangan.
Poin Pengelasan Utama:
• Nilai CE rendah:
Secara efektif mengurangi kecenderungan zona-yang terpengaruh panas pengelasan menjadi mengeras dan menurunkan risiko retakan dingin
• Konten elemen-berbahaya-rendah:
S Kurang dari atau sama dengan 0,030% (PSL1) / Kurang dari atau sama dengan 0,015% (PSL2), menjamin kemurnian lasan dan logam dasar
• Cocok untuk berbagai metode pengelasan:
pengelasan butt pada pipa baja seamless, pengelasan busur terendam pada pipa las spiral/jahitan lurus, dll., dengan kinerja pengelasan cincin lapangan yang baik
Untuk grade PSL1, batas atas kandungan karbon relatif lebar (Kurang dari atau sama dengan 0,26%), dan disarankan untuk melakukan pemanasan awal pada 100-150 derajat selama pengelasan; untuk grade PSL2, persyaratan kandungan karbon lebih ketat (Kurang dari atau sama dengan 0,16-0,18%), menghasilkan kemampuan las yang lebih baik dan biasanya tidak memerlukan pemanasan awal khusus atau hanya memerlukan suhu pemanasan awal yang lebih rendah.
Ketangguhan dan ketahanan{0}suhu rendah yang baik terhadap kinerja patah getas
API 5L Gr.B PSL2 memerlukan pengujian dampak takik Charpy V-untuk memastikan ketahanan material terhadap patah getas dalam kondisi layanan-suhu rendah. Struktur mikro-berbutir halus yang diperoleh melalui normalisasi atau proses TMCP meningkatkan ketangguhan-suhu rendah material, sehingga baja pipa Gr.B dapat diterapkan secara andal di wilayah dingin dan lingkungan dengan variasi suhu musiman yang besar.
Indeks ketangguhan dampak tipikal (PSL2):
• Suhu pengujian: Biasanya -20 derajat atau lebih rendah (sesuai kebutuhan pengguna)
• Energi dampak minimum: Lebih besar atau sama dengan 27 J (nilai rata-rata) / Lebih besar dari atau sama dengan 20 J (nilai tunggal)
Ketahanan korosi yang baik dan kemampuan beradaptasi lingkungan
API 5L Gr.B menunjukkan ketahanan yang baik terhadap korosi seragam di atmosfer normal, air tawar, tanah, serta media minyak dan gas. Untuk lingkungan layanan asam (mengandung H₂S), material kelas khusus yang ditentukan dalam Lampiran J API 5L PSL2 (pipa tahan asam-) harus dipilih, dengan kontrol tambahan pada kandungan sulfur, kekerasan, dan ketahanan HIC.
Untuk lingkungan laut, Lampiran H dan Lampiran J dari PSL2 memberikan persyaratan tambahan material terkait yang berlaku untuk pipa struktural anjungan lepas pantai dan pipa bawah laut.
Kinerja pembengkokan dan pemrosesan dingin yang baik
API 5L Gr.B memiliki kandungan karbon yang lebih rendah dan rasio hasil-terhadap-tarik yang moderat (biasanya kurang dari atau sama dengan 0,93 untuk PSL2), sehingga memberikan sifat mampu bentuk dalam tekukan dingin yang baik. Sangat cocok untuk produksi pipa bengkok dingin dan dapat digunakan untuk membuat tikungan panas melalui proses pembengkokan panas. Ia juga menunjukkan sifat geser, blanking, dan roll forming yang baik dalam kondisi koil dan pelat.
Spesifikasi Teknis
Komposisi Kimia (Spesifikasi API 5L / ISO 3183)
|
Elemen |
Tabung Mulus PSL1 |
Pipa Las PSL1 |
PSL2 |
Catatan |
|
C |
Kurang dari atau sama dengan 0,28% |
Kurang dari atau sama dengan 0,26% |
Kurang dari atau sama dengan 0,16-0,18% |
Desain-rendah karbon untuk memastikan kemampuan las dan-ketangguhan suhu rendah |
|
M N |
Kurang dari atau sama dengan 1,30% |
Kurang dari atau sama dengan 1,30% |
Kurang dari atau sama dengan 1,30% |
Penguatan solusi padat, meningkatkan kekuatan |
|
P |
Kurang dari atau sama dengan 0,030% |
Kurang dari atau sama dengan 0,030% |
Kurang dari atau sama dengan 0,025% |
Elemen berbahaya, dikontrol dengan ketat |
|
S |
Kurang dari atau sama dengan 0,030% |
Kurang dari atau sama dengan 0,030% |
Kurang dari atau sama dengan 0,015% |
Elemen berbahaya, dikontrol secara ketat untuk memastikan-ketangguhan suhu rendah |
|
Ya |
Kurang dari atau sama dengan 0,45% |
Kurang dari atau sama dengan 0,45% |
Kurang dari atau sama dengan 0,45% |
Deoxidizer, meningkatkan kekuatan |
|
V |
Kurang dari atau sama dengan 0,05% |
Kurang dari atau sama dengan 0,05% |
Kurang dari atau sama dengan 0,05% |
Elemen paduan mikro, penguatan presipitasi |
|
Catatan |
Kurang dari atau sama dengan 0,05% |
Kurang dari atau sama dengan 0,05% |
Kurang dari atau sama dengan 0,05% |
Elemen paduan mikro, penggulungan terkontrol untuk menghasilkan butiran halus |
|
Ti |
Kurang dari atau sama dengan 0,04% |
Kurang dari atau sama dengan 0,04% |
Kurang dari atau sama dengan 0,04% |
Elemen paduan mikro, penguatan presipitasi |
|
CEIIW |
- |
- |
Kurang dari atau sama dengan 0,43% |
Setara karbon, mengendalikan kemampuan las |
|
PCm |
- |
- |
Kurang dari atau sama dengan 0,25% |
Indeks Sensitivitas Retak |
|
Fe |
Jumlah yang tersisa (≈ 97%) |
Jumlah yang tersisa (≈ 97%) |
Jumlah yang tersisa (≈ 97%) |
Elemen matriks |
Sifat Fisik
|
Milik |
Nilai/Rentang |
Kondisi Tes |
|
Kepadatan |
≈ 7,85 gram/cm³ |
Suhu Kamar (20 derajat) |
|
Titik lebur |
≈ 1420-1460 derajat |
--- |
|
Modulus elastis |
≈ 207 IPK |
Suhu Kamar |
|
Konduktivitas Termal |
≈ 50 W/(m·K) |
Suhu Kamar |
|
Koefisien Ekspansi Termal (20-100 derajat) |
≈ 12.0 × 10⁻⁶ /K |
--- |
|
rasio Poisson |
≈ 0.28 |
Suhu Kamar |
Sifat Mekanik (Nilai Khas)
|
Pertunjukan |
PSL1 |
PSL2 |
Standar implementasi |
|
Kekuatan Hasil Minimum |
245 MPa |
245 MPa |
Spesifikasi API 5L / ISO 3183 |
|
Kekuatan Hasil Maksimal |
- |
450 MPa |
Spesifikasi API 5L / ISO 3183 |
|
Kekuatan Tarik Minimum |
415 MPa |
415 MPa |
Spesifikasi API 5L / ISO 3183 |
|
Kekuatan Tarik Maksimum |
- |
655 MPa |
Spesifikasi API 5L / ISO 3183 |
|
Pemanjangan |
Lebih besar dari atau sama dengan 30% |
Lebih besar dari atau sama dengan 30% |
Spesifikasi API 5L |
Catatan: 'B' dalam API 5L Gr.B adalah singkatan dari Basic grade, dengan kekuatan leleh minimum 35.000 psi (sekitar 245 MPa). Gr.B sangat mirip dengan ASTM A53 Gr.B dalam hal komposisi kimia dan sifat mekanik, dan sering digunakan secara bergantian dalam aplikasi teknik praktis.
Media yang Berlaku
1. Gas alam, minyak bumi, dan minyak sulingan:
Jalur utama utama dan jalur cabang untuk-transmisi tekanan menengah dan rendah-jarak jauh.
2. Air dan bubur:
Pipa air, transportasi bubur.
3. Media kimia:
Pipa cairan di pabrik kimia.
4. Gas perkotaan:
Jaringan distribusi gas bertekanan menengah dan rendah-perkotaan.
5. Pipa struktural:
Struktur bangunan, jaket konduktor platform lepas pantai (lingkungan non-korosif).
6. Lingkungan korosif umum:
Tanah konvensional, atmosfer, air tawar.
Catatan: API 5L Gr.B tidak cocok untuk media-suhu tinggi,-tekanan tinggi, dan sangat asam (seperti asam klorida pekat dan asam fluorida bersuhu-tinggi). Dalam lingkungan minyak dan gas asam yang mengandung H₂S, material kelas khusus yang ditentukan dalam Lampiran J API 5L PSL2 (pipa tahan asam) harus dipilih, dengan kontrol tambahan terhadap kandungan sulfur, kekerasan, dan kinerja ketahanan HIC.
Bentuk Produk dan Proses Pembuatannya
Pipa baja mulus (Seamless)
Proses: Hot Rolling Piercing + Extension Rolling
Kisaran Diameter: 21.3 - 1067 mm (1/2" - 42")
Kisaran ketebalan dinding: 2 - 150 mm
Fitur: Kapasitas bantalan-tekanan tinggi yang mulus, cocok untuk-jalur utama minyak dan gas bertekanan tinggi
Aplikasi umum:{0}}transportasi fluida bertekanan tinggi, pengumpulan kepala sumur minyak dan gas, serta jaringan pipa transmisi
Jahitan Lurus Tinggi-Pipa Las Resistensi Frekuensi (ERW)
Proses: Gulungan-panas → Pembentukan pembengkokan dingin → Pengelasan resistansi frekuensi tinggi
Kisaran Diameter Luar: Biasanya Kurang dari atau sama dengan 610 mm (24")
Kisaran ketebalan dinding: Biasanya Kurang dari atau sama dengan 20 mm
Fitur: Akurasi dimensi tinggi, efisiensi produksi tinggi, dan keunggulan biaya yang signifikan
Aplikasi umum: jalur cabang minyak dan gas bertekanan sedang dan rendah-, jaringan pipa gas perkotaan, dan pipa struktural
Kontrol Masukan Panas Pengelasan: Pengelasan frekuensi tinggi-pada lebih besar dari atau sama dengan 100 kHz (persyaratan PSL2) untuk memastikan kualitas las yang stabil

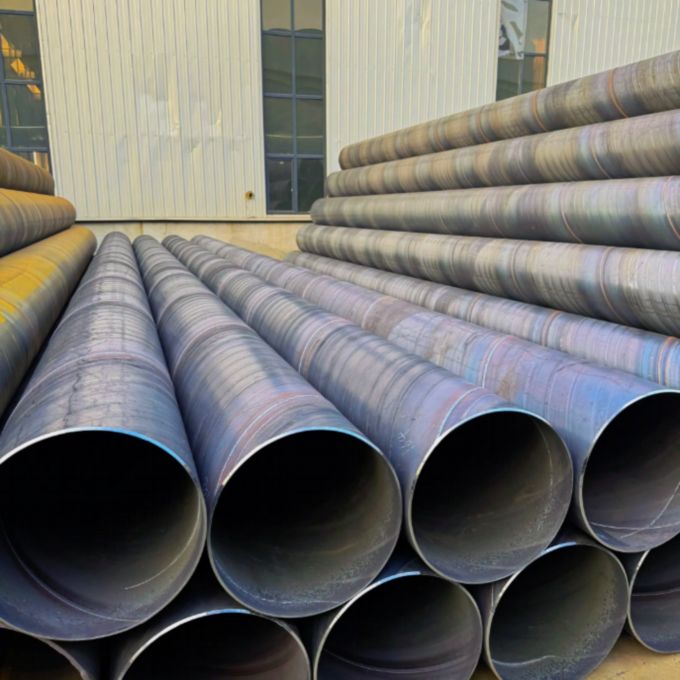

Pipa Las Busur Terendam Spiral (SSAW)
Proses: Gulungan-panas → Pembentukan spiral → Pengelasan busur terendam-dua sisi
Kisaran Diameter Luar: Biasanya 219 - 2500 mm
Kisaran ketebalan dinding: 6 - 25 mm
Fitur: Diameter besar menawarkan keuntungan yang signifikan, memungkinkan strip baja dengan lebar yang sama menghasilkan berbagai diameter. Tegangan las spiral hanya 75-90% dari tegangan jahitan lurus, sehingga memungkinkannya menahan tekanan yang lebih tinggi. Secara teoritis, mereka dapat diproduksi terus menerus dalam jangka waktu yang tidak terbatas.
Aplikasi yang umum:{0}}jaringan pipa transmisi air/gas berdiameter besar, jaket teknik lepas pantai
Pipa Las Busur Terendam Jahitan Lurus (LSAW)
Proses: Pelat Baja → Pembentukan JCOE / Pembentukan UOE → Pengelasan Busur Terendam Dua Sisi-
Kisaran Diameter Luar: 406 - 1620 mm (16" - 64")
Kisaran ketebalan dinding: 6 - 50 mm
Fitur: Las pendek, konsumsi bahan las rendah, berbagai diameter luar dan ketebalan dinding
Aplikasi umum: pipa transmisi-bertekanan tinggi-jarak jauh, pipa bawah laut, jalur utama pengumpulan dan transportasi minyak dan gas
Standar yang Berlaku dan Ketentuan Pengiriman
Standar: Spesifikasi API 5L, ISO 3183, GB/T 9711
Level Spesifikasi Produk: PSL1 (Level Dasar), PSL2 (Level yang Ditingkatkan)
Kondisi Pengiriman: Hot{0}}rolling, Controlled Rolling (TMCP), Normalisasi, Normalisasi Rolling, Perlakuan Panas (Quenching + Tempering), dll.
Pemrosesan Akhir: Ujung Datar, Ujung Miring, Ujung Berulir, Ujung Pas Khusus
Sertifikat: Saat mematuhi persyaratan PSL2, sertifikat kepatuhan (wajib SR15.1) harus disediakan, dan-ketertelusuran proses penuh harus diterapkan (wajib SR15.2).
Rezim Perawatan dan Poin-Poin Penting Pengelasan
Kinerja akhir API 5L Gr.B bergantung pada proses pengerolan panas, pengerolan normal, atau pengerolan terkontrol TMCP dan pendinginan terkontrol:
1. Pengerolan Panas/Penggulungan Normalisasi (untuk memperoleh struktur mikro yang seragam dan sifat mekanik yang optimal):
Gulung pada suhu 1050-1150 derajat, lakukan penggulungan terkontrol pada kisaran suhu akhir 800-900 derajat, diikuti dengan pendinginan udara. Struktur mikro ferit + perlit yang seragam dan halus diperoleh, memastikan kecocokan kekuatan dan ketangguhan yang baik.
2. Perlakuan Panas Pasca-pengelasan (jika diperlukan):
Jika pelepas tegangan diperlukan setelah pengelasan las cincin pipa, perlakuan panas pasca-pengelasan pada suhu 550-650 derajat selama 1-2 jam dapat dilakukan. Perlakuan panas pasca pengelasan harus memperhatikan pengendalian laju pemanasan dan pendinginan agar tidak mempengaruhi struktur mikro dan sifat bahan dasar.
Pengingat Penting:
Dalam lingkungan transmisi minyak dan gas konvensional tanpa H₂S, perlakuan panas pelepas stres biasanya tidak diperlukan setelah pengelasan.
Untuk saluran pipa di lingkungan asam (mengandung H₂S), kepatuhan yang ketat terhadap Lampiran J API 5L PSL2 diperlukan untuk mencegah kekerasan berlebihan yang disebabkan oleh perlakuan panas pasca{2}}pengelasan yang tidak tepat.
Selama pengelasan, kontrol ketat terhadap masukan panas dan suhu interpass diperlukan untuk mencegah butiran menjadi kasar di zona-yang terkena dampak panas.
API 5L Gr.B (L245) cocok untuk transmisi minyak dan gas bertekanan sedang dan rendah, jaringan pipa perkotaan, dan aplikasi pipa struktural. Direkomendasikan untuk digunakan pada area berikut:
Bidang Aplikasi
-
Pengumpulan dan Transportasi Minyak dan Gas Bumi
● Jalur pipa pengumpulan dan transportasi ladang minyak internal
● Pengumpulan gas mentah dan pipa transportasi lapangan gas
● Jalur-jalur cabang pipa jarak jauh, pipa distribusi -
Jaringan pipa gas perkotaan
● Jaringan pipa transmisi dan distribusi gas{0}}tekanan sedang dan tinggi
● Saluran pipa masuk dan keluar dari stasiun pengatur tekanan gas perkotaan -
Teknik Pengangkutan Air dan Irigasi
● Pipa transmisi air-jarak jauh
● Saluran utama irigasi pertanian yang mendukung jaringan pipa -
Teknik Kimia dan Perpipaan Industri
● Jalur pipa proses pabrik kimia
● Pipa air sirkulasi pembangkit listrik
● Sistem air pendingin industri -
Tabung Struktural
● Membangun pipa pendukung struktur baja
● Jaket Platform Lepas Pantai (Area Non-Korosif)
● Pipa untuk pondasi tiang pancang jembatan
● Pipa struktural menara saluran transmisi
Pengiriman dan Kustomisasi
Kami menawarkan solusi rantai pasokan yang fleksibel dan andal untuk memastikan Anda menerima pipa saluran API 5L Gr.B yang sangat sesuai dengan kebutuhan proyek Anda.
|
Membentuk |
 Baja Mulus
Pipa |
 Ketahanan Jahitan Lurus
Pipa Las (ERW) |
 Busur Terendam Spiral
Pipa Las (SSAW) |
 Busur Terendam Jahitan Lurus
Pipa Las (LSAW) |
|---|---|---|---|---|
|
Kisaran Konvensional |
Diameter Luar: 21.3 - 1067 mm; |
Diameter Luar: 21.3 - 610 mm; Ketebalan Dinding: 2 - 20 mm |
Diameter Luar: 219 - 2500 mm; Ketebalan Dinding: 6 - 25 mm |
Diameter Luar: 406 - 1620 mm; Ketebalan Dinding: 6 - 50 mm |
|
Kemampuan Kustomisasi |
Pipa-tanpa sambungan canai panas, pemotongan-panjang tetap, pemesinan bevel, ulir ujung pipa, kondisi perlakuan panas khusus |
Pipa las jahitan lurus-frekuensi tinggi, pemotongan panjang-tetap, pemrosesan bevel, perawatan galvanisasi/pelapisan plastik |
Pipa las spiral-berdiameter besar, pemotongan-panjang tetap, pemrosesan bevel, lapisan anti-korosi (FBE/3PE) |
Pembentukan JCOE/UOE, pemotongan panjang, pemesinan bevel, perlakuan ujung pipa khusus |
Mengapa Memilih Kami? - Teknologi Rekayasa yang Andal. Pengiriman yang Dapat Diandalkan.
Kami bukan hanya pemasok, tetapi mitra material tepercaya untuk Anda di Tiongkok.
Produksi Terintegrasi Secara Vertikal
Memiliki fasilitas seluas 20.000㎡ dengan 10+ jalur otomatis (8,000+ ton/tahun). Peralatan-sendiri & pusat cetakan memungkinkan penyesuaian yang cepat dan pengendalian biaya yang efektif - tanpa markup perantara.

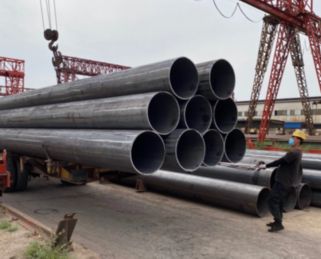

Kontrol Kualitas Yang Ketat di Setiap Tahap
Ketertelusuran penuh di seluruh pos pemeriksaan QC utama di seluruh produksi. 100% mematuhi standar ASTM/ASME, EN, dan GB. Laporan pengujian material tersedia pada setiap pengiriman.

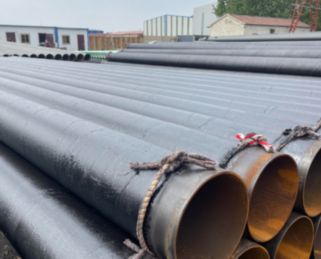

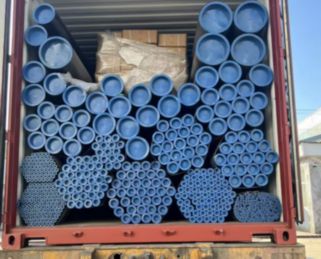

Pengiriman & Pengemasan Ekspor yang Andal
10+ tahun mengekspor ke Eropa, Amerika Utara, Asia Tenggara & Timur Tengah dengan perlindungan tahan air dan-karat, dipadukan dengan opsi pengiriman yang fleksibel memastikan kedatangan yang aman dan-tepat waktu.

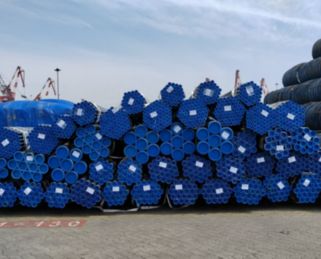

Validasi Sampel Sebelum Produksi Massal
Kami menyediakan sampel gratis untuk verifikasi kualitas, memungkinkan Anda melakukan pemesanan massal hanya setelah mendapat persetujuan. Kami memastikan konsistensi dari sampel hingga produksi massal dengan pengukuran dimensi yang akurat dan manufaktur yang transparan.
Pertanyaan Umum
Q: Apa keunggulan utama API 5L Gr.B?
Q: Apa perbedaan API 5L Gr.B PSL1 dan PSL2? Bagaimana cara memilih di antara keduanya?
Q: Apa perbedaan antara API 5L Gr.B, X42, X52, dan X60? Bagaimana cara memilih di antara mereka?
Q: Berapa suhu pengoperasian maksimum untuk API 5L Gr.B?
Q: Bagaimana kinerja pengelasan API 5L Gr.B?
T: Berapa ketahanan korosi API 5L Gr.B?
T: Apakah API 5L Gr.B dapat menggantikan ASTM A53 Gr.B?
